DB+
Paigaldusjuhend
1. Kangaste paigaldamine
Rullige kangas lahti ja kinnitage vähemalt 10 mm laiuste ja 8 mm pikkuste klambritega 10-15 cm vahemaa tagant (puistevillaga soojustamisel on klambrite vahe 5-10 cm). Kanga ülekate külgnevate detailide juures peab olema ca 4 cm, et saaks hiljem õhupidavalt sulgeda.
1. Kangaste paigaldamine
Rullige kangas lahti ja kinnitage vähemalt 10 mm laiuste ja 8 mm pikkuste klambritega 10-15 cm vahemaa tagant (puistevillaga soojustamisel on klambrite vahe 5-10 cm). Kanga ülekate külgnevate detailide juures peab olema ca 4 cm, et saaks hiljem õhupidavalt sulgeda.
2. Kanga ülekatted paigaldamisel risti konstruktsiooni
Paigaldage kangad risti konstruktsiooni ca 10 cm ülekattega. Orientiiriks on seejuures trükitud märgistus.
2. Kanga ülekatted paigaldamisel risti konstruktsiooni
Paigaldage kangad risti konstruktsiooni ca 10 cm ülekattega. Orientiiriks on seejuures trükitud märgistus.
3. Kanga ülekatted paigaldamisel pikki konstruktsiooni
Paigaldamine pikki kandekonstruktsiooni (nt sarikad) on vajalik ülekate vähemalt 1 cm.
3. Kanga ülekatted paigaldamisel pikki konstruktsiooni
Paigaldamine pikki kandekonstruktsiooni (nt sarikad) on vajalik ülekate vähemalt 1 cm.
4a. Ülekatte liitekohtade kleepimine
Aluspinnad tuleb hoolikalt puhastada (kuivad, tolmu-, silikooni- ja rasvavabad), vajaduse korral kasutage tolmuimejat ja puhastage.
Asetage süsteemi teip UNI TAPE keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni.
4a. Ülekatte liitekohtade kleepimine
Aluspinnad tuleb hoolikalt puhastada (kuivad, tolmu-, silikooni- ja rasvavabad), vajaduse korral kasutage tolmuimejat ja puhastage.
Asetage süsteemi teip UNI TAPE keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni.
4b. Ülekatte liitekohtade kleepimine
Hõõruda ühendus PRESSFIX-ga kõvasti vastu aluspinda. Jälgida, et vastusurve oleks piisav.
4b. Ülekatte liitekohtade kleepimine
Hõõruda ühendus PRESSFIX-ga kõvasti vastu aluspinda. Jälgida, et vastusurve oleks piisav.
5. Ühendamine siledatel, mittemineraalsetel aluspindadel ...
... (nt puitplaatidel) teostatakse susteemi ehitusteibi UNI TAPE abil. Asetage teip keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni ning hõõruge tugevasti.
5. Ühendamine siledatel, mittemineraalsetel aluspindadel ...
... (nt puitplaatidel) teostatakse susteemi ehitusteibi UNI TAPE abil. Asetage teip keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni ning hõõruge tugevasti.

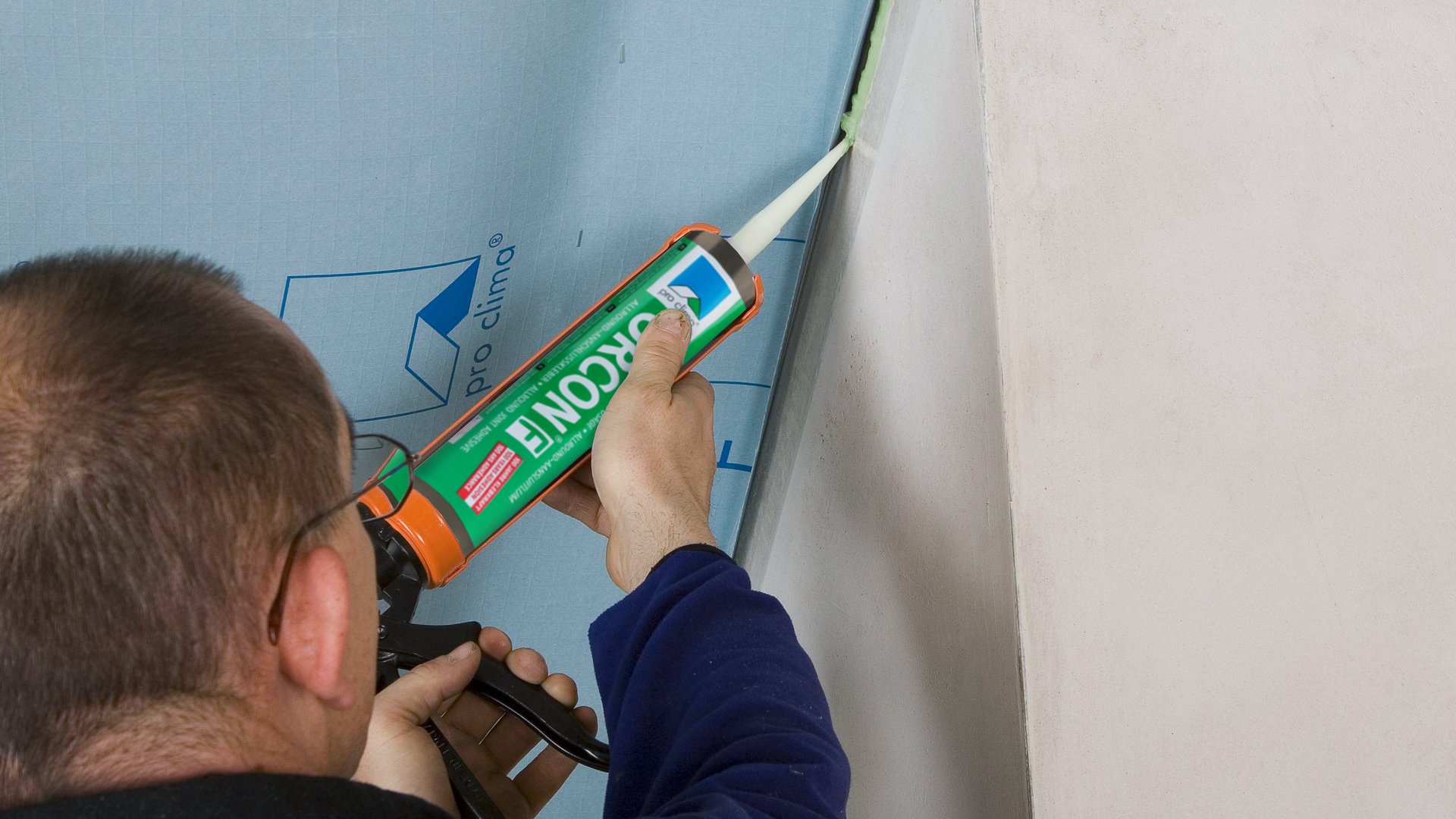

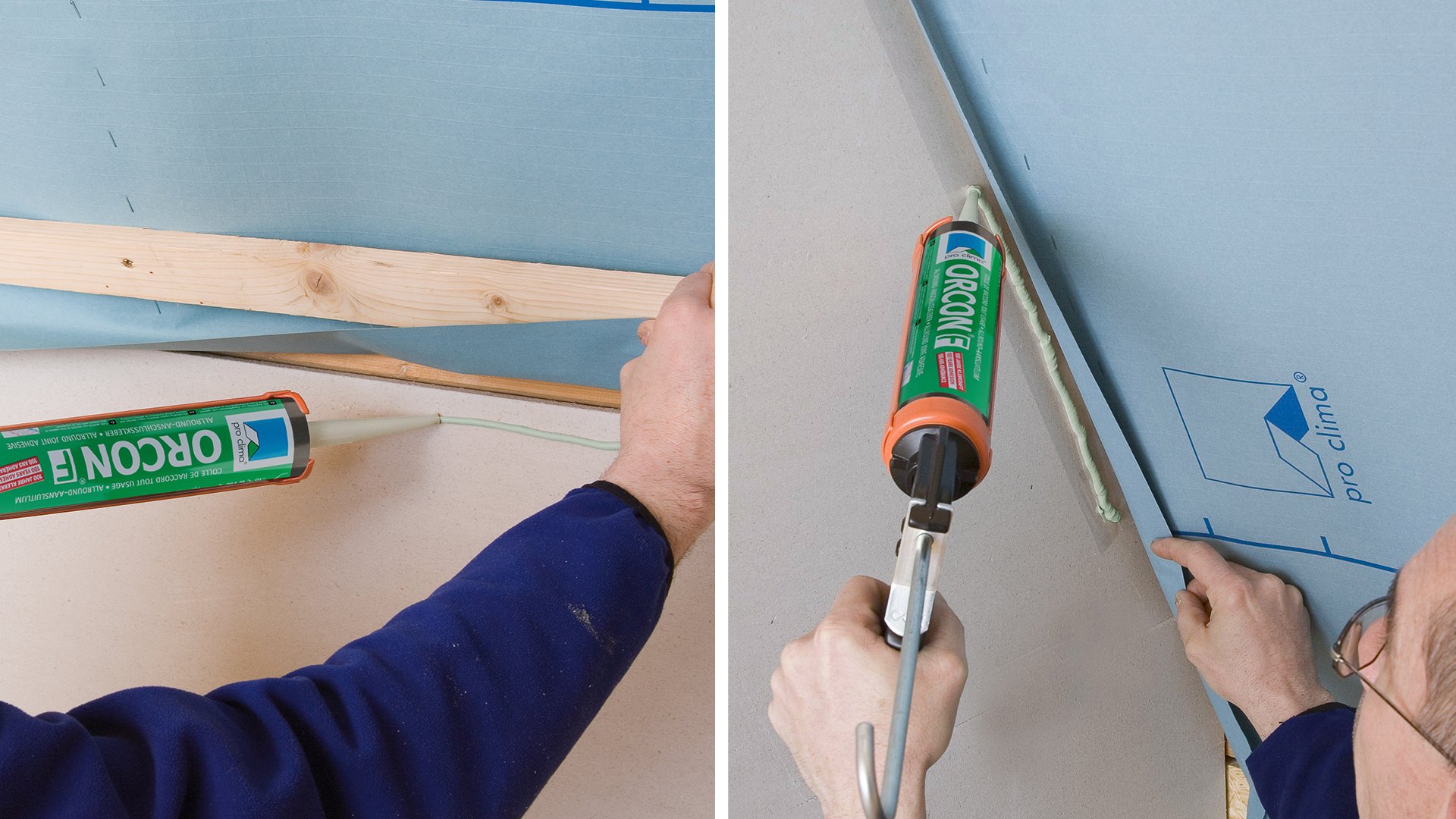

6. Ühendamine karedatel, mineraalsetel aluspindadel
Puhastage aluspind. Kandke peale süsteemi ühendusliim ORCON F (d = vähemalt 5 mm), väga karedate pindade puhul isegi rohkem. Asetage DB+ liimi sisse, kuid ärge vajutage liimi päris lamedaks.
6. Ühendamine karedatel, mineraalsetel aluspindadel
Puhastage aluspind. Kandke peale süsteemi ühendusliim ORCON F (d = vähemalt 5 mm), väga karedate pindade puhul isegi rohkem. Asetage DB+ liimi sisse, kuid ärge vajutage liimi päris lamedaks.

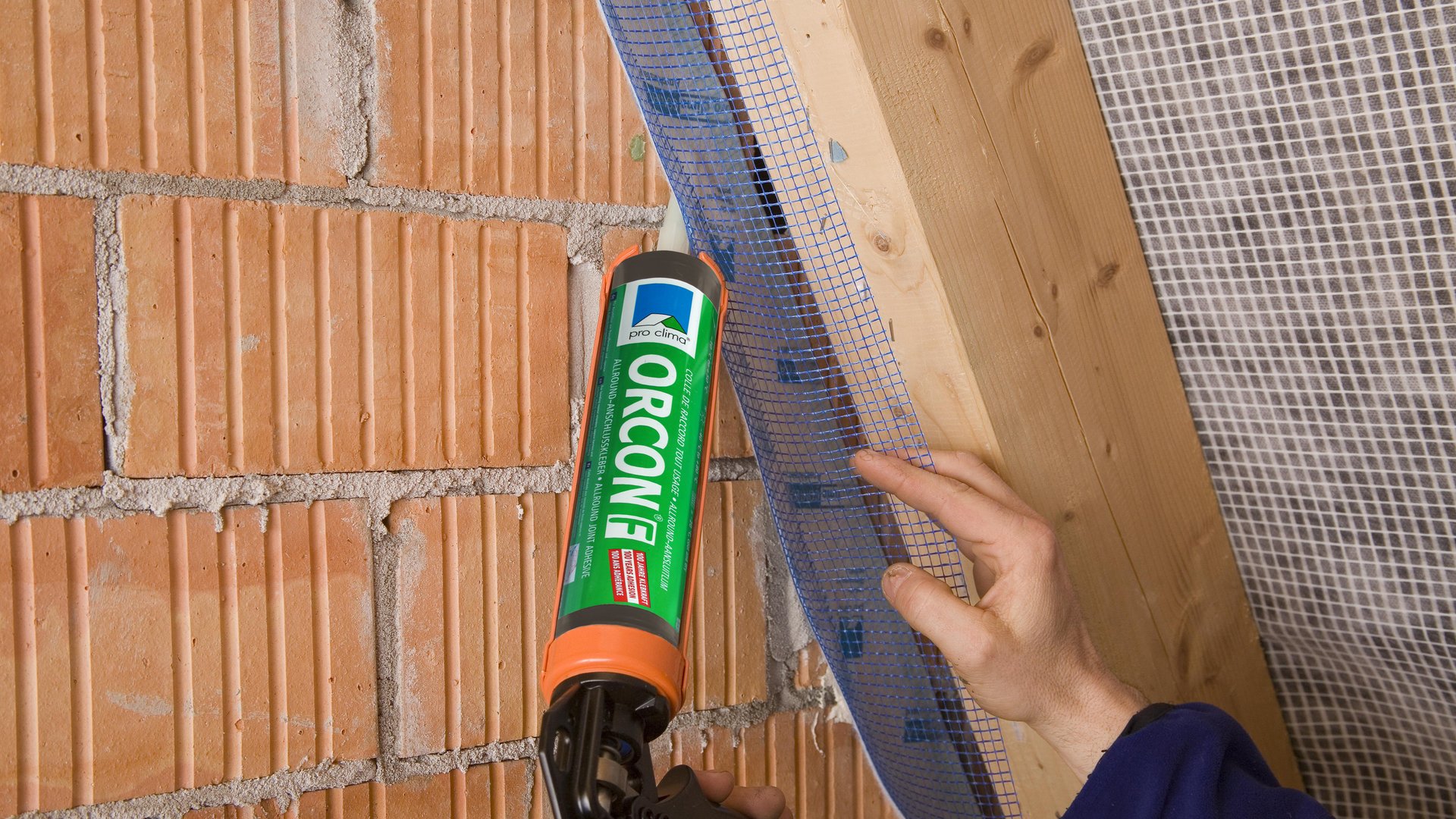

7a. Ühendamine krohvimata aluspindadega
Krohviühendusteip CONTEGA PV fikseerida CRCON F-i pnktidega seinale.
Liimiriba peab olema ruumi poole.
7a. Ühendamine krohvimata aluspindadega
Krohviühendusteip CONTEGA PV fikseerida CRCON F-i pnktidega seinale.
Liimiriba peab olema ruumi poole.
7b. Ühendamine krohvimata aluspindadega
Juhtida aurutõke juhtida vastu, eraldusriba eemaldada ja aurutõke vastu teipi kleepida.
7b. Ühendamine krohvimata aluspindadega
Juhtida aurutõke juhtida vastu, eraldusriba eemaldada ja aurutõke vastu teipi kleepida.
7c. Ühendamine krohvimata aluspindadega
Kõigepealt kandke CONTEGA PV taga asuvale seinale krohvikiht, siis asetage teip värske krohvi sisse ja krohvige täielikult üle.
7c. Ühendamine krohvimata aluspindadega
Kõigepealt kandke CONTEGA PV taga asuvale seinale krohvikiht, siis asetage teip värske krohvi sisse ja krohvige täielikult üle.

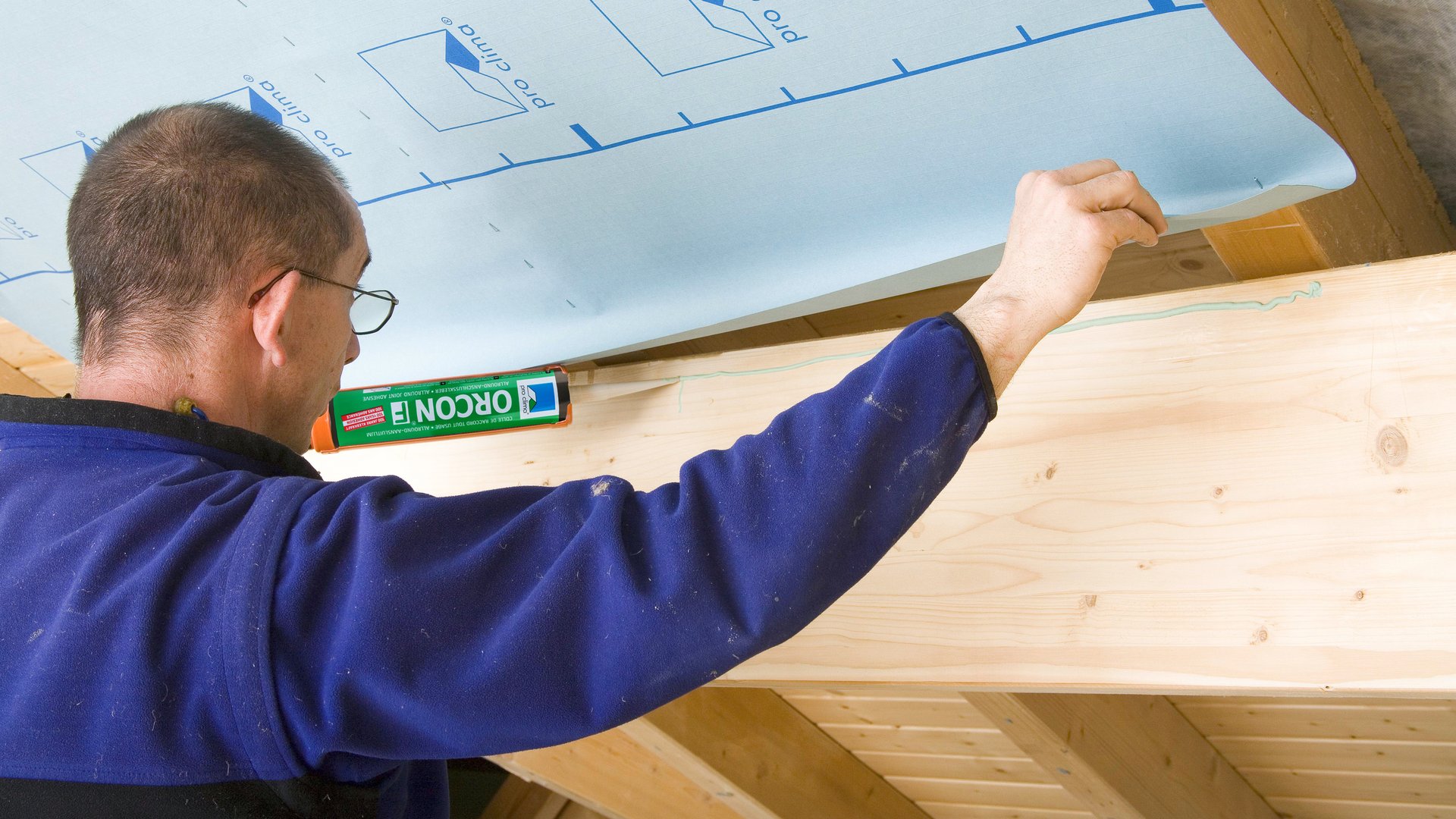

8a. Ühendamine saekareda puiduga
Kandke peale Süsteemi ühendusliim ORCON F (d = vähemalt 5 mm), väga karedate pindade puhul isegi rohkem.
Alternatiivina võib kasutada rullpakendis olevat ühenduslinti ORCON MULTIBOND.
8a. Ühendamine saekareda puiduga
Kandke peale Süsteemi ühendusliim ORCON F (d = vähemalt 5 mm), väga karedate pindade puhul isegi rohkem.
Alternatiivina võib kasutada rullpakendis olevat ühenduslinti ORCON MULTIBOND.
8b. Ühendamine saekareda puiduga
Asetage DB+ koos venimissilmusega liimimassi sisse. Ärge suruge liimiriba täiesti lamedaks, et võimaldada hoone osade suhtelist liikumist.
8b. Ühendamine saekareda puiduga
Asetage DB+ koos venimissilmusega liimimassi sisse. Ärge suruge liimiriba täiesti lamedaks, et võimaldada hoone osade suhtelist liikumist.
9a. Ühendamine krohvitud korstnaga (soojustatud või 2-kihiline)
Ühendage DB+ kangas ORCON F abil nagu on kirjeldatud pilt nr. 6 juures.
9a. Ühendamine krohvitud korstnaga (soojustatud või 2-kihiline)
Ühendage DB+ kangas ORCON F abil nagu on kirjeldatud pilt nr. 6 juures.
9b. Ühendamine krohvitud korstnaga (soojustatud või 2-kihiline)
Seejärel tehke TESCON VANA sisse väikesed sisselõiked ja vormige nurga ühendus
9b. Ühendamine krohvitud korstnaga (soojustatud või 2-kihiline)
Seejärel tehke TESCON VANA sisse väikesed sisselõiked ja vormige nurga ühendus
10. Toru ja kaabli läbiviigud
Viige kaabel või toru läbi KAFLEX ja/või ROFLEX tihendusmanseti ning kleepige INTELLO peale. Kaablimansetid on iseliimuvad. Liimige torumansetid TESCON VANA või UNI TAPE abil kangale.
10. Toru ja kaabli läbiviigud
Viige kaabel või toru läbi KAFLEX ja/või ROFLEX tihendusmanseti ning kleepige INTELLO peale. Kaablimansetid on iseliimuvad. Liimige torumansetid TESCON VANA või UNI TAPE abil kangale.
11. Nurkliide
Asetage eelnevalt volditud nurgaühendusteip TESCON PROFECT nurka ja kleepige esimene külg. Seejärel tõmmake eralduskile ära ja kleepige teine külg.
11. Nurkliide
Asetage eelnevalt volditud nurgaühendusteip TESCON PROFECT nurka ja kleepige esimene külg. Seejärel tõmmake eralduskile ära ja kleepige teine külg.
12. Roovitus, sisevooderdis
Soojustusest tingitud tõmbekoormuse vähendamiseks tuleb paigaldada roovitus (e = 50 cm) ning UV-kiirguse ja kahjustuste kaitseks sisevooderdis.
12. Roovitus, sisevooderdis
Soojustusest tingitud tõmbekoormuse vähendamiseks tuleb paigaldada roovitus (e = 50 cm) ning UV-kiirguse ja kahjustuste kaitseks sisevooderdis.
13. Kvaliteedi kindlustamine
Soovitame tööde kvaliteeti kontrollida BlowerDoor testiga.
13. Kvaliteedi kindlustamine
Soovitame tööde kvaliteeti kontrollida BlowerDoor testiga.
