INTELLO X connect
Renoveerimine väljastpoolt, rennikujuliselt sarikate vahele
1a. Aluspinna puhastamine
Aluspind puhastada
Aluspinnad harjaga puhtaks pühkida, ...
1a. Aluspinna puhastamine
Aluspind puhastada
Aluspinnad harjaga puhtaks pühkida, ...
1b. Aluspinna puhastamine
... lapiga üle käia või puhastada suruõhuga.
1b. Aluspinna puhastamine
... lapiga üle käia või puhastada suruõhuga.
2. Ettevalmistamine
Vaba terava servalistest või terava otsalistest osadest (nt naelad), mis on etteulatuvad sisevooderisest või sarikates tuleb eemaldada.
2. Ettevalmistamine
Vaba terava servalistest või terava otsalistest osadest (nt naelad), mis on etteulatuvad sisevooderisest või sarikates tuleb eemaldada.
3. Polsterdus paigaldada
INTELLO X (connect) kaitseks paigaldada tiheda struktuuriga ja plaatsoojustus vastu sisevooderist.
INTELLO X (connect) alla paigaldava soojustuse paksus võib olla maksimaalselt 1/3 soojustuse üldpaksusest.
3. Polsterdus paigaldada
INTELLO X (connect) kaitseks paigaldada tiheda struktuuriga ja plaatsoojustus vastu sisevooderist.
INTELLO X (connect) alla paigaldava soojustuse paksus võib olla maksimaalselt 1/3 soojustuse üldpaksusest.
MÄRKUS
Järgnevatel paigaldusfotodel on helehalli INTELLO X (connect) asemel kujutatud sinist aurutõket DB+.
4a. Kanga paigaldamine
Kangas paralleelselt sarikatega lahti rullida, paika sobitada, sarikate juures ülesse juhtida ca 3-4 cm ja abiliistuga korrektselt nurkadesse juhtida.
4a. Kanga paigaldamine
Kangas paralleelselt sarikatega lahti rullida, paika sobitada, sarikate juures ülesse juhtida ca 3-4 cm ja abiliistuga korrektselt nurkadesse juhtida.
4b. Kanga paigaldamine
Vältida konvektsiooni tunneleid.
Kanga ülekate külgnevate detailide juures peab olema ca 4 cm, et saaks hiljem õhupidavalt sulgeda.
4b. Kanga paigaldamine
Vältida konvektsiooni tunneleid.
Kanga ülekate külgnevate detailide juures peab olema ca 4 cm, et saaks hiljem õhupidavalt sulgeda.
5. Sarikate külge kinnitamine
Kangas kinnitage vähemalt 10 mm laiuste ja 8 mm pikkuste klambritega 10-15 cm vahemaa tagant. Lahtine abiliist on aluspind klammerdamisel ja kaitseb kangast kahjustuste eest.
5. Sarikate külge kinnitamine
Kangas kinnitage vähemalt 10 mm laiuste ja 8 mm pikkuste klambritega 10-15 cm vahemaa tagant. Lahtine abiliist on aluspind klammerdamisel ja kaitseb kangast kahjustuste eest.
6a. Aluspinna puhastamine
Aluspinnad tuleb hoolikalt puhastada (kuivad, tolmu-, silikooni- ja rasvavabad), vajaduse korral kasutage tolmuimejat ja puhastage. Peenike tolm tuleb vajaduse korral eelnevalt siduda kruntimisel TESCON PRIMER RP või TESCON SPRIMER-ga.
6a. Aluspinna puhastamine
Aluspinnad tuleb hoolikalt puhastada (kuivad, tolmu-, silikooni- ja rasvavabad), vajaduse korral kasutage tolmuimejat ja puhastage. Peenike tolm tuleb vajaduse korral eelnevalt siduda kruntimisel TESCON PRIMER RP või TESCON SPRIMER-ga.
6b. Õhupidavalt sarikate külge kleepimine
Saekaredale pinnale kandke peale süsteemi liim ORCON F (d = vähemalt 5 mm), väga karedate pindade puhul isegi rohkem ja kangas vastu kleepida.
6b. Õhupidavalt sarikate külge kleepimine
Saekaredale pinnale kandke peale süsteemi liim ORCON F (d = vähemalt 5 mm), väga karedate pindade puhul isegi rohkem ja kangas vastu kleepida.
7. Ühendamine siledatel sarikatel
Ühendus siledatel/hööveldatud sarikatel teostatakse universaalse ehitusteibi TESCON VANA (tumesinine) abil.
Asetage teip keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni ning hõõruge tugevasti.
Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX.
Jälgida, et vastusurve oleks piisav.
Peenike tolm tuleb vajaduse korral eelnevalt siduda kruntimisel TESCON PRIMER RP või TESCON SPRIMER-ga.
7. Ühendamine siledatel sarikatel
Ühendus siledatel/hööveldatud sarikatel teostatakse universaalse ehitusteibi TESCON VANA (tumesinine) abil.
Asetage teip keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni ning hõõruge tugevasti.
Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX.
Jälgida, et vastusurve oleks piisav.
Peenike tolm tuleb vajaduse korral eelnevalt siduda kruntimisel TESCON PRIMER RP või TESCON SPRIMER-ga.
8. Ülekatte liitekohtade kleepimine
Kangaste ülekate ca 10 cm.
Asetage süsteemi teip TESCON VANA (tumesinine) keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni.
Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX.
Jälgida, et vastusurve oleks piisav.
8. Ülekatte liitekohtade kleepimine
Kangaste ülekate ca 10 cm.
Asetage süsteemi teip TESCON VANA (tumesinine) keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni.
Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX.
Jälgida, et vastusurve oleks piisav.
9. Ühendus otsaseinaga
Otsaseina müüritiste pealne esiteks siledaks krohvida. Aluspind puhastada. Kandke pinnale vähemalt 5 mm paksune süsteemi liimi ORCON F riba (ebatasastel pindadel vajaduse korral paksem).
9. Ühendus otsaseinaga
Otsaseina müüritiste pealne esiteks siledaks krohvida. Aluspind puhastada. Kandke pinnale vähemalt 5 mm paksune süsteemi liimi ORCON F riba (ebatasastel pindadel vajaduse korral paksem).
10. Ühendus otsaseinaga
Asetage INTELLO X (connect) koos venimissilmusega liimimassi sisse. Ärge suruge liimiriba täiesti lamedaks, et võimaldada hoone osade suhtelist liikumist.
10. Ühendus otsaseinaga
Asetage INTELLO X (connect) koos venimissilmusega liimimassi sisse. Ärge suruge liimiriba täiesti lamedaks, et võimaldada hoone osade suhtelist liikumist.
11. Räästa ühendus
Räästa ühendused teha analoogselt otsaseinaga.
11. Räästa ühendus
Räästa ühendused teha analoogselt otsaseinaga.
12. Toru ja kaabli läbiviigud
Viige kaabel või toru läbi KAFLEX ja/või ROFLEX tihendusmanseti ning kleepige INTELLO X (connect) peale. Kaablimansetid on iseliimuvad.
12. Toru ja kaabli läbiviigud
Viige kaabel või toru läbi KAFLEX ja/või ROFLEX tihendusmanseti ning kleepige INTELLO X (connect) peale. Kaablimansetid on iseliimuvad.

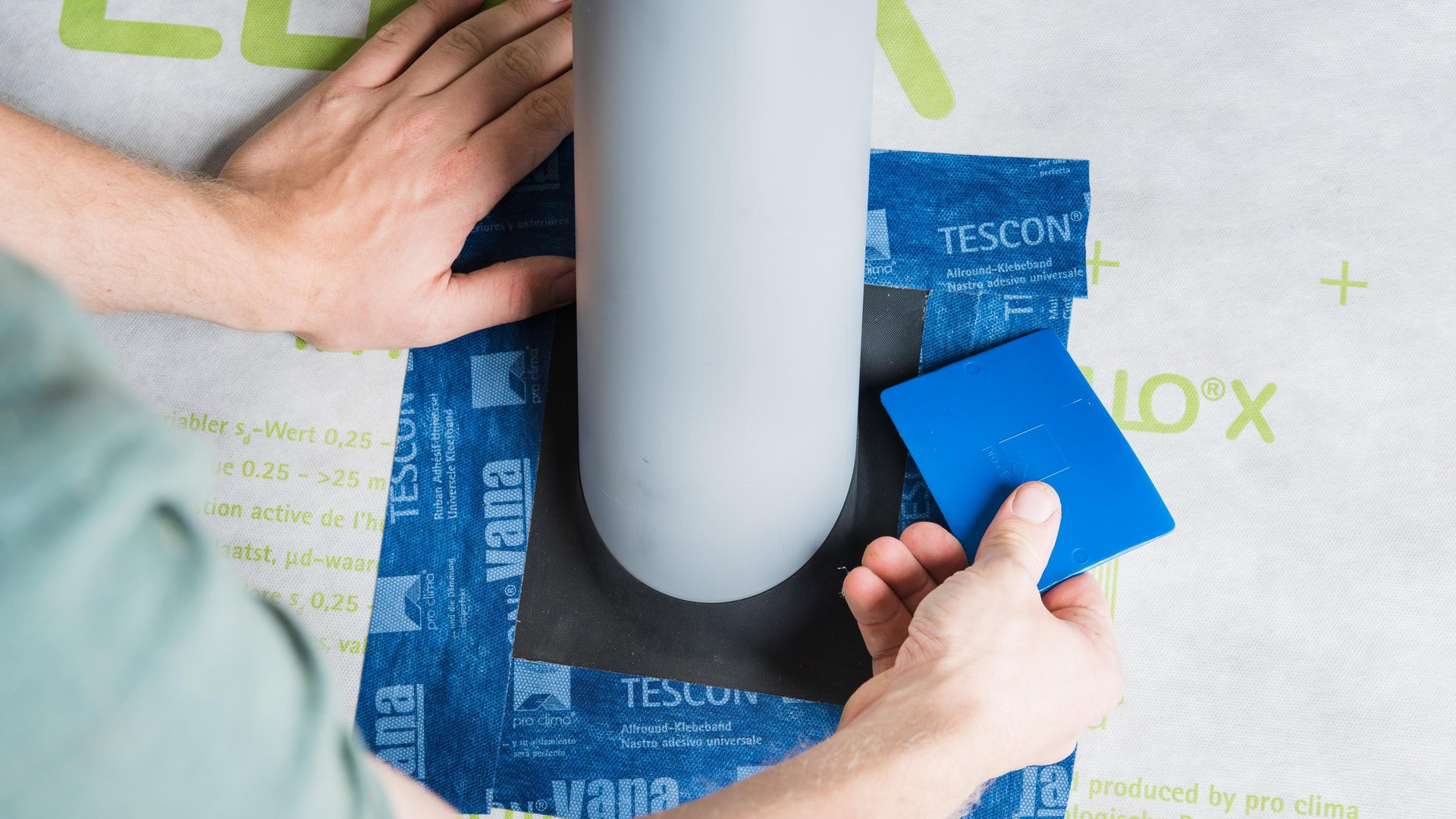

13. Ühendus toru
Liimige torumansetid TESCON VANA abil kangale. Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX. Jälgida, et vastusurve oleks piisav.
13. Ühendus toru
Liimige torumansetid TESCON VANA abil kangale. Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX. Jälgida, et vastusurve oleks piisav.
14. Soojustus ja aluskate
Lõpetada soojustuse paigaldamine ja katta pind täies ulatuses katuse aluskattega, näiteks SOLITEX MENTO 3000. Sarikate peale soojustuse lisamine on võimalik, aga mitte vajalik.
14. Soojustus ja aluskate
Lõpetada soojustuse paigaldamine ja katta pind täies ulatuses katuse aluskattega, näiteks SOLITEX MENTO 3000. Sarikate peale soojustuse lisamine on võimalik, aga mitte vajalik.
